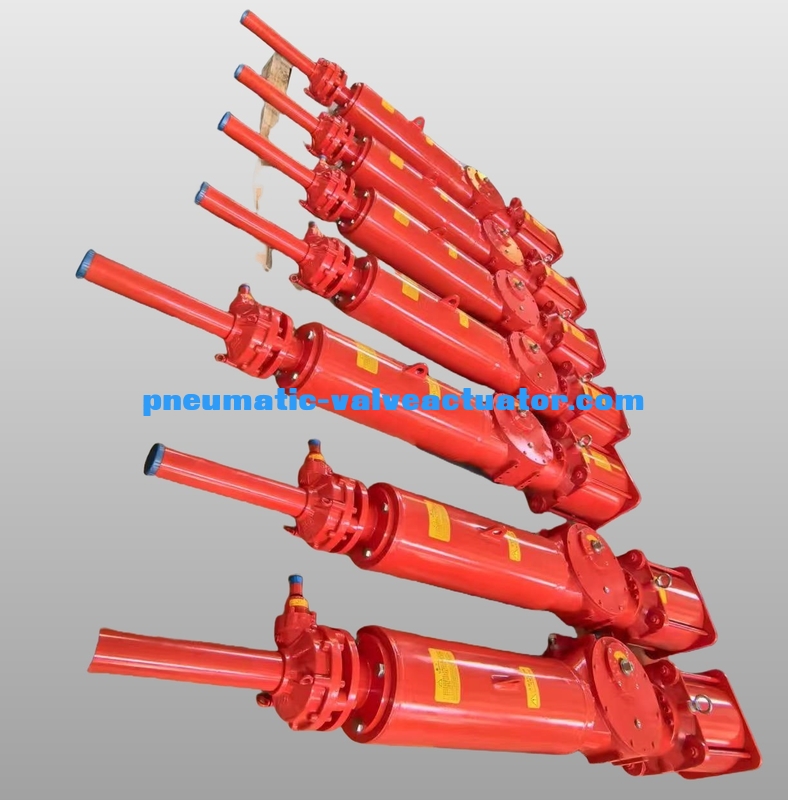

Siłownik pneumatyczny typu Scotch Yoke serii HPY B, dwustronnego działania, jednostronnego działania

Główne cechy

Siłowniki z mechanizmem krzywkowym przyjmują wysoce modułową koncepcję konstrukcyjną i są podzielone na moduł cylindra (moduł cylindra hydraulicznego), moduł skrzyni i moduł sprężyny, aby uprościć konfigurację w terenie. Użytkownicy mogą elastycznie wybierać tryb działania zgodnie z rzeczywistymi wymaganiami użytkowania, z silną wzajemnością i uniwersalnością. Można łatwo zrealizować połączenie i wymianę działania pojedynczego i podwójnego, obsługi ręcznej i innych modułów bez potrzeby użycia specjalnych narzędzi. Moduł cylindra lub cylindra hydraulicznego może być skonfigurowany po jednej stronie lub po obu stronach.
Korpus centralny i jarzmo wykonane są z żeliwa sferoidalnego lub staliwa, trzpień jarzma wykonany jest ze stali stopowej o doskonałych właściwościach mechanicznych, a śruby regulacyjne i mocujące kołnierza po obu stronach korpusu centralnego są klasy 12.9, aby zapewnić wystarczającą wytrzymałość. Obróbka korpusu centralnego jest jednoczesnym formowaniem z czterech stron przez precyzyjne poziome centrum obróbcze w celu uzyskania wysokiej dokładności przenoszenia.
Przenoszenie trzpienia jarzma wyposażone jest w kwadratową konstrukcję suwaka miedzianego, co zapewnia płynne przenoszenie. Powierzchnia styku z jarzmem może lepiej chronić powierzchnię roboczą i przedłużyć żywotność. Odporność na zużycie i samosmarowanie suwaków z brązu aluminiowego mogą skutecznie poprawić wydajność przenoszenia.
Przyłącza powietrza są rozmieszczone symetrycznie z przodu i z tyłu, co ułatwia montaż paneli mocujących i łączenie rurociągów. Dwa przyłącza powietrza mogą zaspokoić wymagania klientów dotyczące prędkości ruchu. Dostępna jest różnorodność interfejsów powietrznych dla gwintów rurowych. Pierścienie podnoszące są ustawione zgodnie z całym środkiem ciężkości, co jest wygodne do podnoszenia siłownika. Pierścienie są poddawane obróbce antykorozyjnej dacrose i procesowi oświetlenia.
