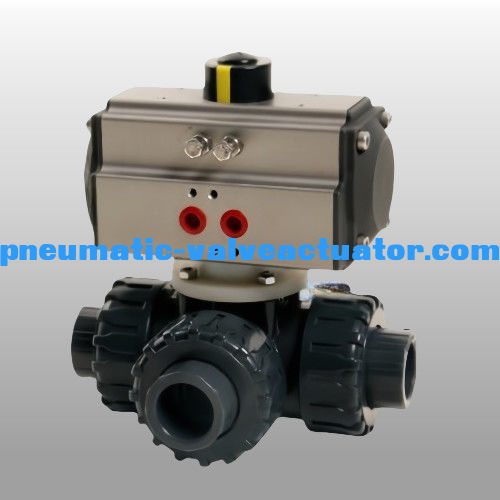

Pneumatyczny zawor piłkowy PVC sterowany przez siłownik UPVC
Wykorzystuje się urządzenia z napędem
| Materiał |
Pozostałe złoża |
| Kąt obrotowy |
0 ~ 90 stopni |
| Struktura |
urządzenie do obróbki wnętrz |
| Ciśnienie pracy |
2 ~ 8bar |
| Obsługa powierzchni |
twarde anodowanie |
| Temperatura pracy |
Normalna temperatura: -20oC ((-4°F) ~ 80oC (+176°F);
Wysoka temperatura: -15oC ((+5°F) ~ 150oC (+302°F);
Niska temperatura: -40oC ((-104°F) ~ 80oC (+176°F). |
| Połączenie |
NAMUR, ISO5211 i DIN3337 |
| Zastosowanie |
zawór kulkowy, zawór motyl i maszyna obrotowa |
| Kolor kubka |
szary, czarny, niebieski, ciemnobłękitny, czerwony, pomarańczowy |
Oświadczenie o zastosowaniu i wyborze napędów pneumatycznych serii AT
Poprzez badania, rozwój i projektowanie napędniki pneumatyczne serii AT wykorzystują najnowsze materiały technologiczne i innowacyjne pomysły.
Pełna zgodność z najnowszymi specyfikacjami: ISO5211,DIN3337 i VDINDE-3854,NAMUR.
Wycieranie aluminium o wysokiej intensywnościciało posiadawyostrzonepowierzchnia wewnętrznapokryte twardym anodowym tlenkiem dla długiej trwałości.Lowwspółczynnikz tarcia i szybkiegowydajność.
Doskonały kompaktowy izmodernizowane konstrukcja wraz z wielowymiarowymi specyfikacjamiWybór zarówno ekonomiczny, jak i korzystny.
Wszystkie powierzchnie działające przyjmują łożyska wysokiej jakościpowstałew niskim tarciu, wysokiej długości cyklu i bez hałasu
Dwa niezależne zewnętrzne uderzeniadostosowanieśruby mogą być łatwo i precyzyjnie regulowane ±5°zarówno w kierunku otwartym, jak i bliskim.
Te same siłowniki mają tryb funkcjonalny podwójnego i pojedynczego działania (spring-return).
Wskaźnik wielofunkcyjny z NAMUR jest wygodny do montażu akcesoriów.
Przedkompresowana sprężyna ładunkowa jest wygodna do bezpiecznego montażu i rozbijania procedur.
Ścigacze aluminiowe do odlewania maszynowym mają wysoką wytrzymałość i niską wagę.
Do wysokiej i niskiej temperatury dostępne są różne materiały pierścieni O.
Włókna elektrycznezawory są łatwe do zamontowania bez żadnej deski łącznikowej.
Główne cechy
Pneumatyczne siły obrotowe są szeroko stosowane w zaworach kulkowych i motylkowych.
Niski koszt, kompaktowa konstrukcja, długa żywotność.
Rodzaj siłownika pneumatycznego: jednorazowe działanie (wrót sprężyny) lub podwójne działanie.
Kolor: pomarańczowy, niebieski, czarny, ciemno szary. Akceptujemy kolory i marki OEM.
Ciśnienie robocze siłownika pneumatycznego: 0,3 - 0,8 MPa
Połączenie dolne: ISO 5211
Standardy zaworów magnetycznych: Namur
Akcesoria do napędu pneumatycznego: skrzynka przełącznika granicznego, zawór magnetyczny, pozycjonator.
Wymiar aktuatora pneumatycznego
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Połączenie lotnicze |
| ATO32 |
110 |
45 |
45 |
20 |
50 x 25 |
12 |
9 |
Świat36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Świat50 |
Świat36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Świat50 |
Świat36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Świat70 |
Świat50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Świat70 |
Świat50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Świat70 |
Świat50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Świat70 |
Świat50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Świat102 |
Świat70 |
M10 × 16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Świat102 |
Świat70 |
M10 × 16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Świat125 |
Świat102 |
M12×20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Świat125 |
Świat102 |
M12×20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 x 30 |
40 |
36 |
Świat140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130 x 30 |
40 |
36 |
Świat140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130 x 30 |
50 |
46 |
Świat165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 x 30 |
50 |
46 |
Świat165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 x 30 |
60 |
46 |
Świat165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 x 30 |
60 |
46 |
Świat165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 x 30 |
60 |
55 |
Świat254 |
Świat165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Zastosowanie produktu
Aktor pneumatyczny z serii AT składa się z podwójnych tłoków napędzanych przez stojak i szynki.które mogą pasować do różnych palnych, żrące, zakurzone, silne pola magnetyczne, promieniowanie, wibracje, żrące środowisko wewnątrz lub na zewnątrz.
Automatyczne sterowanie w dziedzinie energii elektrycznej, petrochemicznej, metalurgicznej, ropy naftowej, gazu, miasta, budownictwa, kanalizacji, przemysłu chemicznego, rafinacji ropy naftowej, górnictwa, elektrowni, metalurgicznej, architektury,leki, żywności, gazu, badań naukowych itp.
