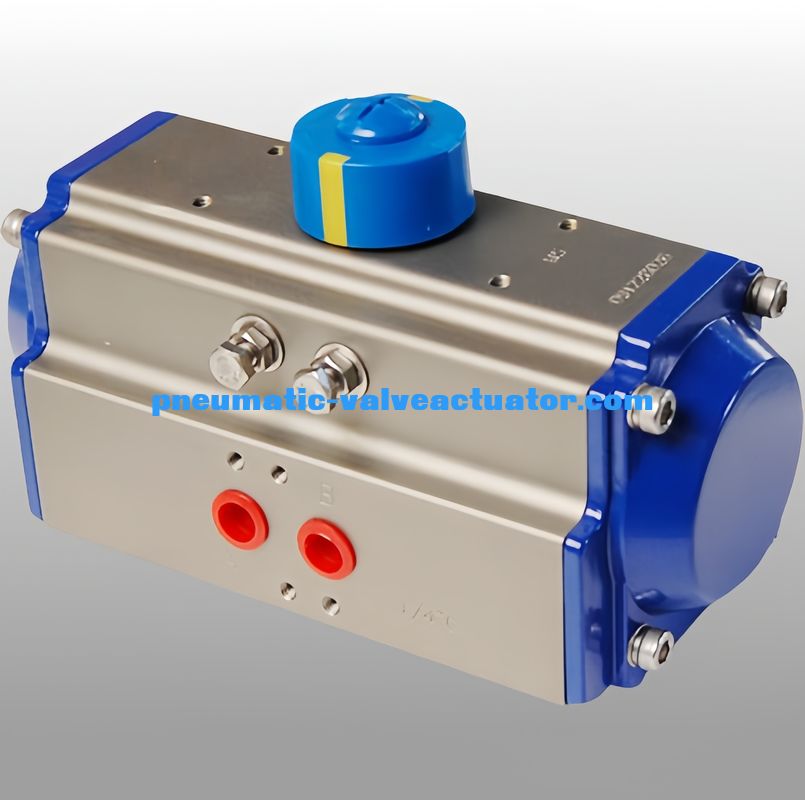

Pneumatyczny siłownik zębatkowy do zaworów Pneumatyczny siłownik obrotowy
Siłownik pneumatyczny
| Materiał |
Stop aluminium ekstrudowanego |
| Kąt obrotu |
0~90 stopni |
| Struktura |
zębatkowy siłownik obrotowy |
| Ciśnienie robocze |
2~8 bar |
| Obróbka powierzchni |
twarde anodowanie |
| Temperatura pracy |
Temperatura normalna: -20ºC(-4°F) ~ 80ºC (+176°F);
Wysoka temperatura: -15ºC(+5°F) ~ 150ºC (+302°F);
Niska temperatura: -40ºC(-104°F) ~ 80ºC (+176°F). |
| Połączenie |
NAMUR, ISO5211 i DIN3337 |
| Zastosowanie |
zawór kulowy, zawór motylkowy i maszyna obrotowa |
| Kolor obudowy |
szary, czarny, błękitny, granatowy, czerwony, pomarańczowy |
Oświadczenie dotyczące użytkowania i doboru pneumatycznych siłowników zębatkowych
Dzięki badaniom, rozwojowi i projektowaniu pneumatyczne siłowniki zębatkowe wykorzystują najnowszą technologię, materiały i innowacyjne pomysły. Produkt z dumą może pochwalić się następującymi cechami.
Pełna zgodność z najnowszymi specyfikacjami: ISO5211,DIN3337 i VDINDE-3854,NAMUR.
Wytłaczany korpus ze stopu aluminium o wysokiej wytrzymałościposiada szlifowanąpowierzchnię wewnętrzną pokrytą tlenkiem twardego anodu dla długiej żywotności. Liskiwspółczynnik tarcia i szybkawydajność.
Doskonała, kompaktowa izmodernizowana konstrukcja wraz z wieloma specyfikacjami sprawia, że wybór jest zarówno ekonomiczny, jak i korzystny.
Wszystkie powierzchnie robocze wykorzystują wysokiej jakości łożyskaco skutkuje niskim tarciem, długą żywotnością i brakiem hałasu
Dwa niezależne zewnętrzneśruby regulacyjne umożliwiają łatwą i precyzyjną regulację ±5°w obu kierunkach otwierania i zamykania.
Te same siłowniki obrysowe mają tryby działania dwustronnego i jednostronnego (powrót sprężynowy). Powrót sprężynowy ma style normalnie otwarte i normalnie zamknięte.
Wskaźnik wielofunkcyjny z NAMUR jest wygodny do montażu akcesoriów.
Wstępnie sprężona sprężyna obciążająca jest wygodna dla bezpiecznego montażu i demontażu.
Tłoki i zaślepki z odlewanego aluminium mają wysoką wytrzymałość i niewielką wagę.
Różne materiały O-ringów są dostępne dla wysokich i niskich temperatur.
Zawory elektromagnetyczne są łatwo montowane bez żadnej łączącej deski.
- Konstrukcja zębatkowa
- Kompaktowy i lekki
- Wzór montażowy ISO 5211
- Regulowane ograniczniki dla pozycji otwartej i zamkniętej
- Wymiary montażowe akcesoriów zgodne ze specyfikacjami NAMUR
- Obrabiane zęby przekładni zapewniają najdłuższą żywotność i płynniejszą pracę
- Długa żywotność dzięki łożyskom o niskim tarciu na wszystkich ruchomych i ślizgowych powierzchniach
- Bezpieczne sprężyny zapobiegają zagrożeniom przypadkowego wyrzutu podczas konserwacji
- Modułowa konstrukcja wykorzystująca ten sam korpus i zaślepki zarówno dla wersji dwustronnych, jak i z powrotem sprężynowym
- Odporność na korozję dzięki twardemu anodowanemu korpusowi, zaślepkom pokrytym PTFE i elementom mocującym ze stali nierdzewnej
Wymiar siłownika pneumatycznego
| Model |
A |
B |
C |
D |
H×I |
G |
N |
J |
K |
L |
M |
Przyłącze powietrza |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Zastosowanie produktu
Siłownik pneumatyczny serii AT jest wykonany z podwójnych tłoków napędzanych przez zębatki i zębniki. Istnieją dwa modele. Jednym z nich jest model dwustronnego działania, a drugim model powrotu sprężynowego, który może pasować do różnych łatwopalnych, korozyjnych, zapylonych, silnych pól magnetycznych, promieniowania, wibracji, korozyjnego środowiska wewnątrz lub na zewnątrz.
Automatyczna kontrola w dziedzinie energii elektrycznej, petrochemii, metalurgii, nafty, gazu, miasta, budownictwa, odwadniania, przemysłu chemicznego, rafinacji ropy naftowej, górnictwa, elektrowni, metalurgii, architektury, medycyny, żywności, gazu, badań naukowych itp.
